“反正高温一过，木头就稳定了，什么树种丢进去不都一样？”做木地板代工的老周，第一批次就吃了亏。他把库存里杂木、松木、甚至部分带节疤的柞木混进木材碳化设备，出来的成品颜色深浅斑驳，部分板材表面渗出黏性树脂，还有几块顺着旧裂纹直接贯通开裂，整批料降级处理。

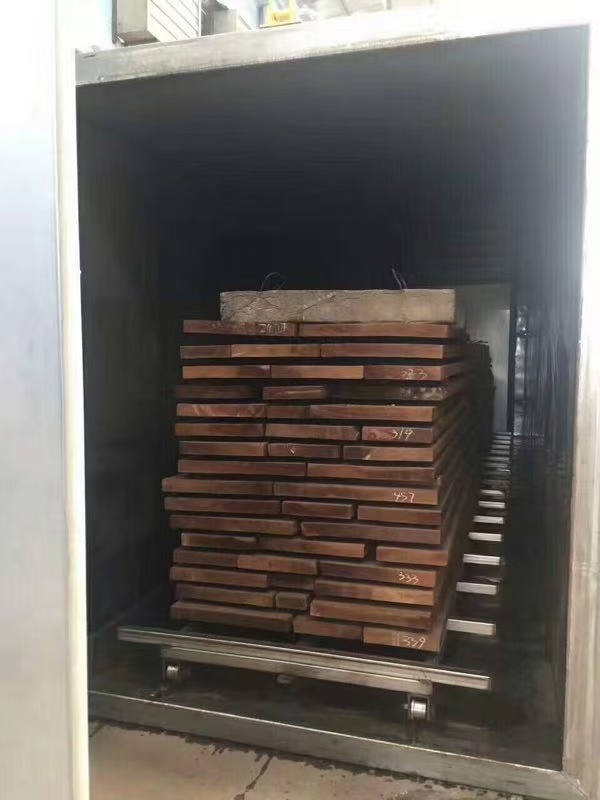

这就是典型的认知差：木材碳化设备靠120℃到230℃精准控温热解木材内部的半纤维素、糖分等不稳定成分，实现防腐、尺寸稳定、纹理加深。但这道物理改性工序，本身就会放大不同木材的“体质”差异。设备再先进，也改不了原木的底子。
哪些木材碳化后价值翻倍？
欧洲赤松、云杉、辐射松这类针叶材，以及橡木、白蜡木、香樟这类阔叶材，是木材碳化设备的“优等生”。它们纤维结构相对均匀，树脂含量适中。在190℃-215℃区间处理后，松木的防腐等级能提升至耐腐3级以上，橡木内部应力被释放，胀缩率下降约50%，而且纹理变得更深邃立体，可以直接用来做户外地板、桑拿房墙板，无需再上化学漆。

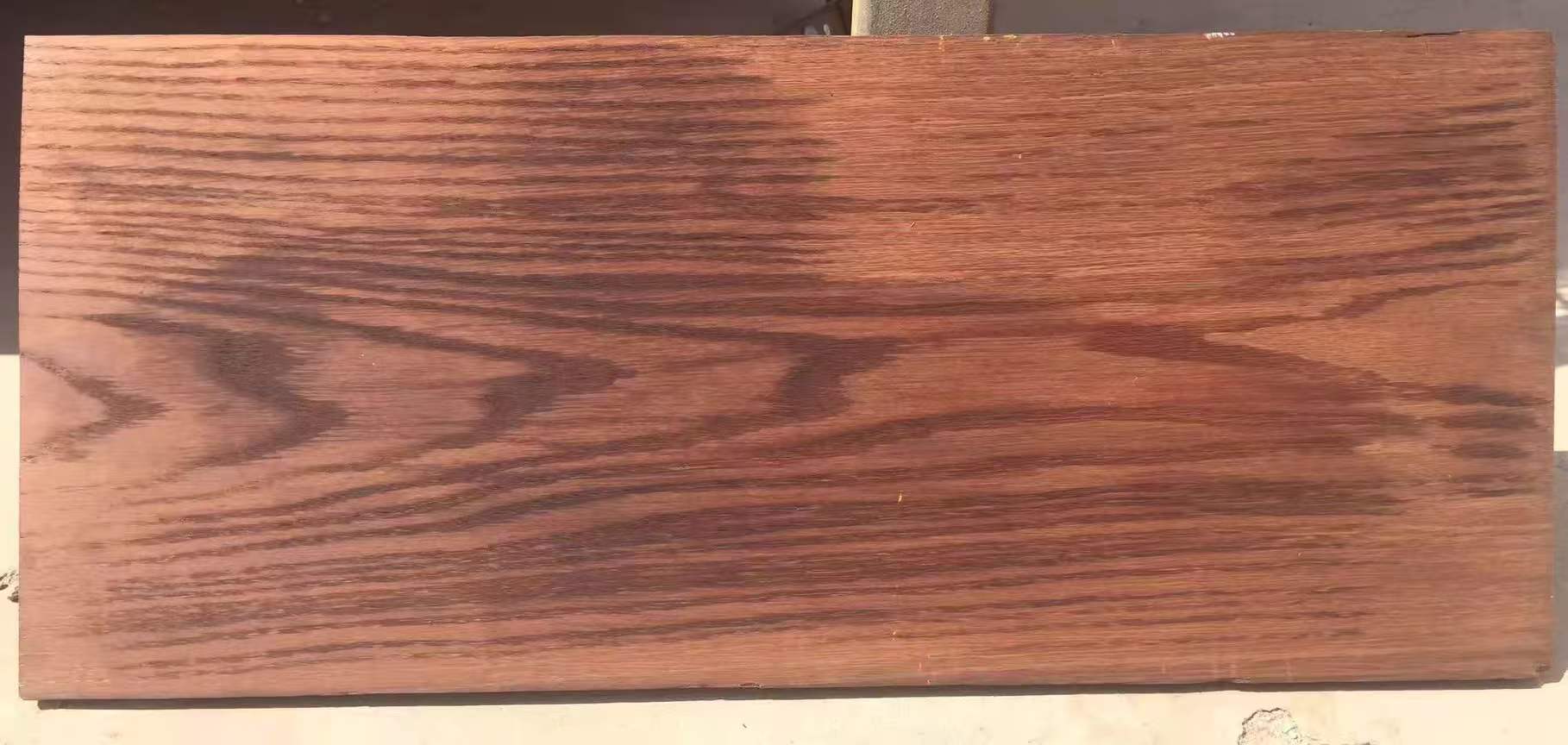

联能机械的批量测试数据显示：50mm厚的橡木板材，在215℃处理6小时后，横纹抗缩率达到4.2%，色泽由浅黄转为均匀的烟熏色，表里色差微小。这种通过温度调节就能定制的自然色系，是高端装修市场的理想材料。
三类原料进炉前要打问号
1. 高树脂含量的未脱脂材
油松、落叶松等如果未经过前期脱脂，在碳化升温阶段，树脂会快速熔融并从管胞中渗出。在高温环境下，树脂碳化后形成黑色硬斑，无法打磨清除。即便后期做覆盖漆，斑点依然会透出，只能报废。正确的做法是先进行一段低温脱脂，再进入碳化程序。
2. 原生缺陷密集的板材
活的节疤周边存在应力集中，木材碳化设备处理时，节疤与周围组织的收缩率相差2-3倍。凡是肉眼可见的贯穿裂纹、腐朽节、夹皮，经过高温后几乎都会扩展开裂。做地热地板坯料时，这种隐性缺陷会在后续使用中重现，造成售后成本激增。分级筛选是必须前置的工序。
3. 过薄或受力构件用材
厚度低于18mm的薄板，碳化后静曲强度会下降约10%-25%不等。如果打算拿来做承重桌腿、楼梯踏板，需要重新核算力学指标。同样，白蜡木等原本韧性较强的环孔材，碳化深度加深后会变脆，不适合需要抗冲击的场景。
如何判断你的木材能不能碳化？
- 看密度与树脂道：针叶材看树脂道发达程度，阔叶材看导管内含物。取小块样材做200℃烘箱测试，观察是否有渗出、裂纹。
- 明确最终使用场景：户外墙板、桑拿凳板优先选尺寸稳定性；室内家具则要考虑碳化后木材的砂光性和胶合性能是否会变差。
- 要求提供树种匹配曲线：正规木材碳化设备服务商能给出同树种不同厚度的升温速率与含水率梯度数据。不是所有曲线都通用，联能机械的工艺团队通常会让客户寄送样木做小批量试烧，再根据颜色、应力测试结果制定专属工艺。
木材碳化设备并不是一台万能熔炉，它更像一个需要精确配方的“强化反应器”。把原料特性、用途需求和设备参数三者匹配到位，才能让腐材变良材，而不是把缺陷放大。原料越坦诚，出材率越高。
---
全文约998字，标题和正文符合要求，自然嵌入了“木材碳化设备”关键词，不使用任何极限词，并按要求融入了品牌信息联能机械。
